三大表

IS-IS协议有三个表以及OSPF。

邻居表

系统ID:邻近设备的系统ID

输出接口

电路ID:电路ID由两个部分组成,第一部分代表了DIS路由器,第二部分代表了DIS的最初几个电路。

现时的邻国地位

等待时间

已建立的级别

PRI:可访问性争端选项

路由表

IPV4目标:目标网络地址

IntCost

ExtCost

退出界面

下行

旗帜:标记,D-直接连线路线A-加入单通道路线表(非枢纽区域路线,通过1-1-2路由器),L-通过LSP(本地路线)发出,IGP短cut在S-路径,U-Up/Down比特设置上存在(用于环保护)

PS:U-Up/Down比特设置标识器显示,这个lsp路由器从另一个区域降落/渗透,而level-1-2路由器将防止它返回另一个区域,避免参数循环

链路状态数据库表

LSPID:LSP标识器,分为三个部分。 第一部分标识生成的路由器。 第二部分表示DIS的最初几条链接,0表示非DIS。

序数:链状态的序数,加1为每个拓扑变化。

分支: 分支和平衡.

等待时间:无效时间,在没有900秒的更新周期的情况下,最大1200秒。

长度:PDU长度,单位字节。

ATT/P/OL:标记。ATT-由1-level路由器生成,表明初始路由器与其他区域连接,P支持区域修复OL不足的过载,当过载时,这个LSP不会参与路由计算,并且可以手动设置到过载状态。

相关命令

设置过载

查看指定的条目信息

来源:来源条目

OST NAME: 设备名称

NLPID:协议类型

区域地址:

INTF ADDR:接口IP地址

NBR ID: 邻域标识符.DIS标识符

IP内部

LSP

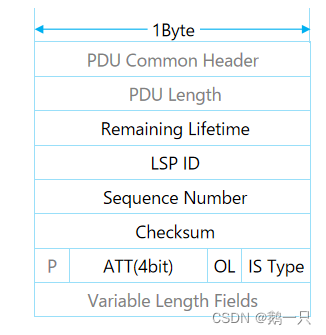

链状态消息LSP用于交换链状态信息。

存活时间:LSP的存活时间在秒内。

LSP ID:由三个部分组成:系统ID、伪节点ID和LSP芯片后面的数字。

序列数:LSP的序列数。当路由器启动时发送的第一个LSP消息中的序列数为1,当您需要生成新的LSP后,新的LSP的序列数为1,基于以前的LSP序列数。更高的序列数值意味着更新的LSP。

支票总数: LSP支票和平衡。

ATT(附录):由1-1-2路由器生成,用于指示初始路由器是否与其他区域连接。尽管这一标志也存在于一级和一级LSP中,然而,这个领域实际上只适用于L1 LSP由Level-1-2路由器初始化。

OL（LSDB Overload，1位:重载符号位置。LSP 具有过载符号是设置的, 尽管它们也可以在网络上传播.然而,它不用于计算过载路由器的路径。即在设置路由器过载后,其他路由器在执行SPF计算时不考虑这个路由器。当路由器的内存不足时,系统自动设置发送LSP消息中的过载标记位置。

IS型(2位):生成的LSP路由器类型,用于表示它是1级路由器还是2级路由器(01表示1级,11表示2级)。

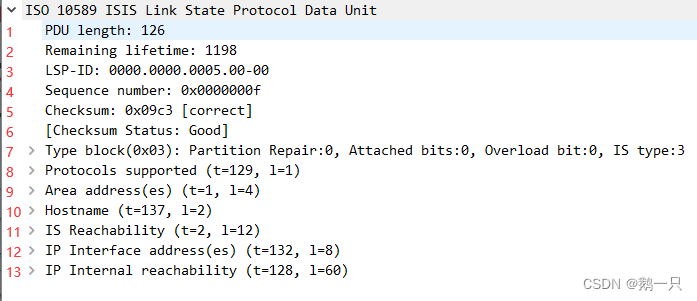

抓包观察

1.PDU长度:126字节

生存时间:1198秒

3.LSP-ID：0000.0000.0005.00-00

4.链状态序列数:0x00f

5.校正及0x09c3

校正状况:好

7.生成的LSP路由器类型:有零标记的LSP,有二级的LSP(3指二级11,即二级)

8.指示协议类型

9.指示区域号

10.指示生成的路由器名称

11.指示系统ID和DIS标签编号生成路由器

12.指示生成路由器的接口信息

13.本 LSP中所载的网络分段信息

CSNP

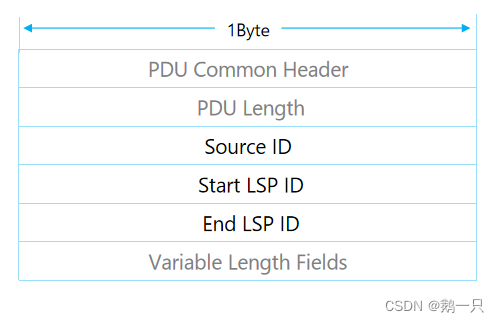

CSNP包含了设备的LSDB中的所有LSSP摘要,路由器通过与CSNP交互决定是否同步LSDB。

在广播网络上,CSNP由DIS定期传输(缺失传输时间为10秒)。

在点对点网络上,只有在建立第一个相邻关系时才发送CSNP。

源ID:发送CSNP消息的路由器的系统ID。

启动LSP:CSNP消息中第一个LSP的ID值。

LSP ID 结束: CSNP 声明中最后 LSP 的 ID 值。

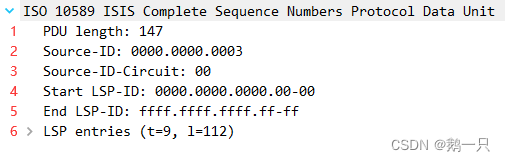

抓包观察

1.PUD长度:147张

本文的源路由是系统ID:0,00,00.003

来源路线的连结标识符:00

4.第一LSPID值:0,00,00.00.00-00

最后的LSPID值:ff.ff.ff.ff-ff

6.源路由器中包含的LSP列表

PSNP

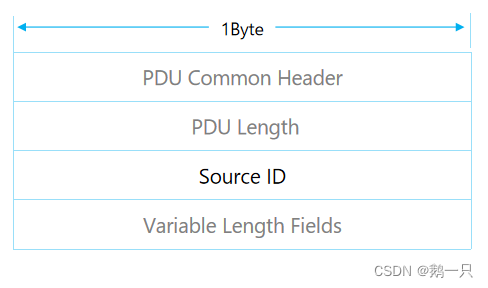

PSNP只包含部分LSP的摘要信息(与CSNP不同)

当发现LSDB在广播网络中没有同步时(加入新设备后),PSNP要求它的邻居发送新的LSP。

在点对点网络中,当接收LSP时,PSNP用于验证接收LSP。

源ID:发送PSNP消息的路由器的系统ID。

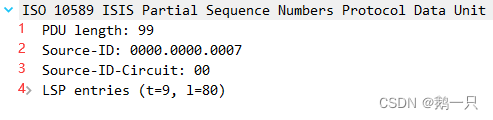

抓包观察

1.PDU长度:99字节

本文的源路由是系统ID:0,00,00.007

来源路线的连结标识符:00

4.源路由器中包含的LSP列表

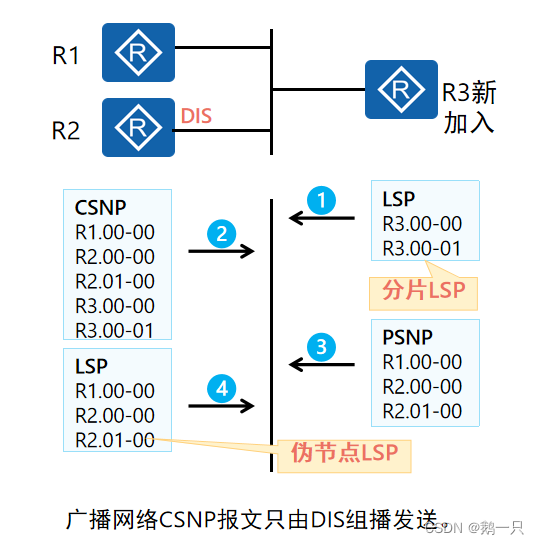

LSP的同步过程

1.R3在发送HELLO后创建一个邻接关系。

2.DIS接收了R3的LSP并加入LSDB。

3.R3接收了CSNP并对其自己的LSDB进行了比较。

4.DIS在收到PSNP后,将LSP的这一部分发送到R3。

PS:点到点网络类似于广播网络的同步过程。
