Thrift 序列化协议浅析

背景

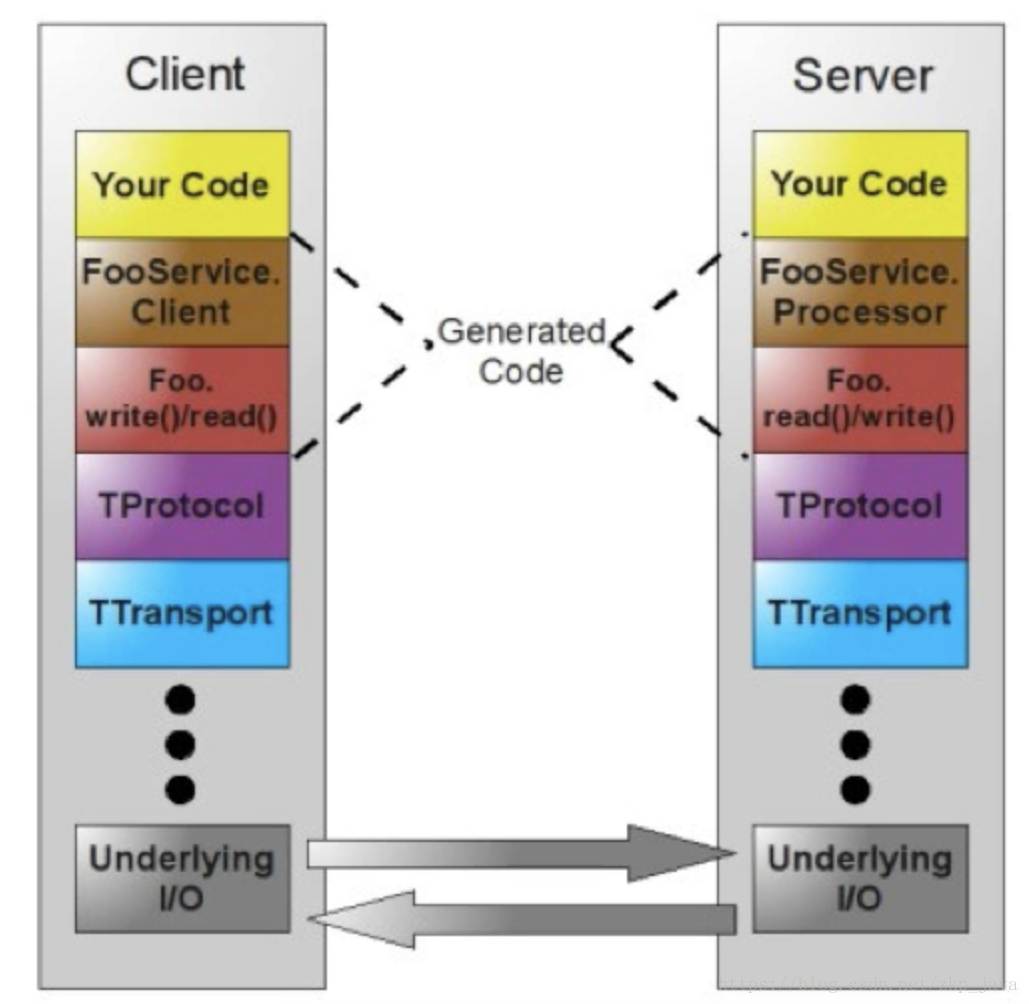

Thrift 是 Facebook 开源的一个高性能，轻量级 RPC 服务框架，是一套全栈式的 RPC 解决方案，包含序列化与服务通信能力，并支持跨平台/跨语言。整体架构如图所示：

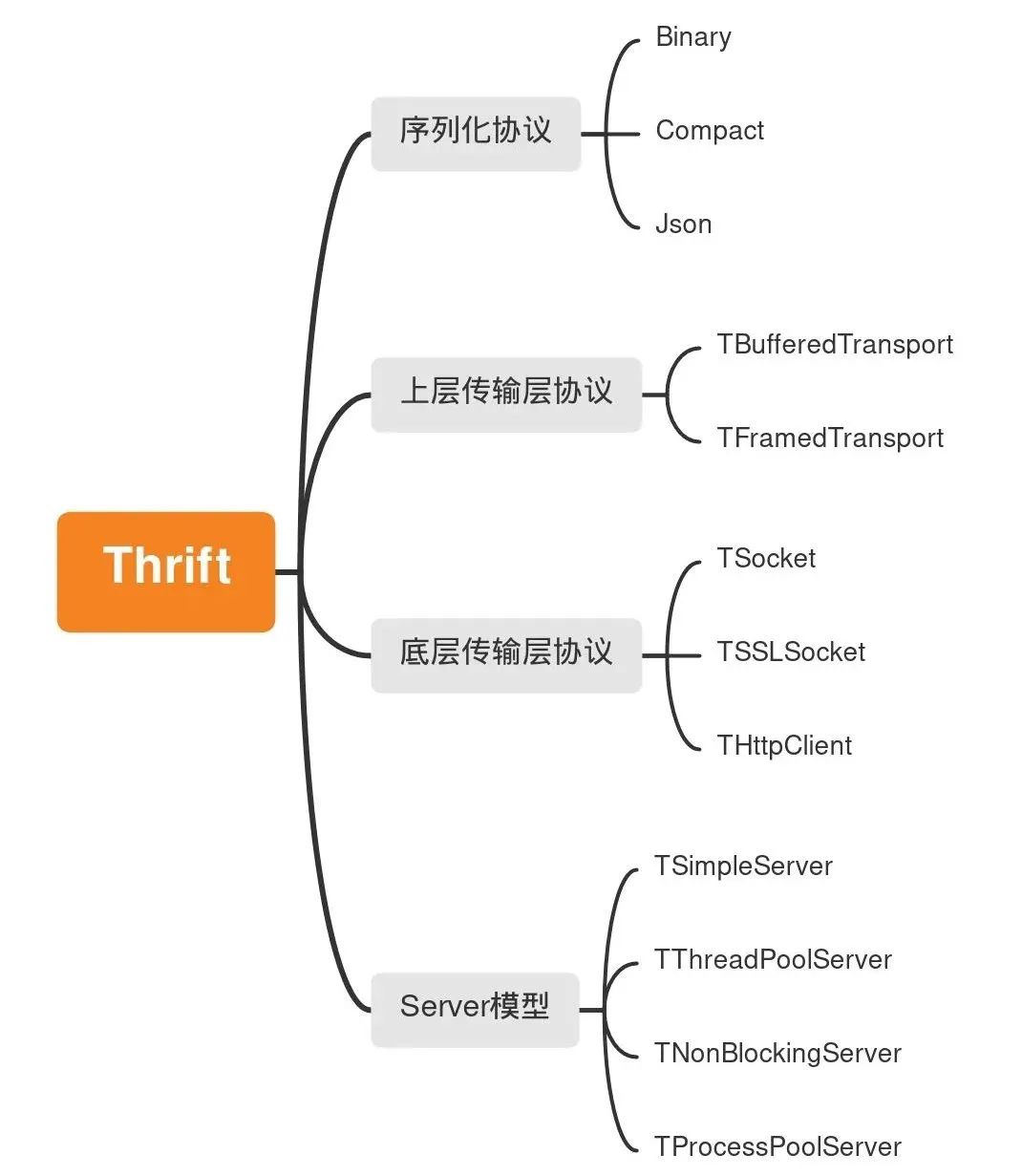

Thrift软件堆是明确定义的,每个组件层是松散耦合的,相互连接的,并且可以根据业务场景灵活地结合,如图所示:

储蓄本身是一个相对大的话题,这篇文章不包括所有内容,只是其中所包含的序列协议。

协议原理

Binary 协议

消息格式

下面是通过一个例子对二进制消息格式的直观演示。IDL定义如下:

编码简图

编码具体内容

编码含义

消息头

• msg_type:消息类型,包含四个类型

  • 呼叫: 客户端消息. 呼叫远程方法,并期望对方发送答复.

  • OneWay：客户端消息。调用远程方法，不期待响应。

  • 答复:服务侧消息。

  • Exception：服务端消息。异常响应。

• msg_seq_id：消息序号。客户端使用消息序号来处理响应的失序到达，实现请求和响应的匹配。服务端不需要检查该序列号，也不能对序列号有任何的逻辑依赖，只需要响应的时候将其原样返回即可。

消息体

消息体分为两个编码模式:

1. 定长类型 -> T-V 模式，即：字段类型 + 序号 + 字段值

2. 变长类型 -> T-L-V 模式，即：字段类型 + 序号 + 字段长度 + 字段值

• field_type: 包括 String 、 I64 、 Struct 、 Stop 等字段类型。 该字段类型有两个功能:

  • 停止嵌入分析的停止类型

  • 非 Stop 类型用于 Skip（Skip 操作是跳过当前字段，会在「常见问题 - 兼容性」进行讲解）

• fied_id:字段序列,在解码时按序列识别字段

• len:用于变量类型的字段的长度,例如 String

• value：字段值

数据格式

1. 定长数据类型

2. 变长数据类型

其他协议

紧凑协议

紧凑协议是二进制压缩协议，在大部分字段的编码方式上与 Binary 协议保持一致。区别在于整数类型(包括变量类型的长度)首先采用zigzag编码。实现变量压缩编码,最大化空间节约。

那么问题是,变形和zigzag是什么?

varint 编码

问题解决:固定长度整数类型的绝对值比空间的小时更浪费

根据统计数据,在RPC通信中传输的整数值大多是小,使用固定长度存储是浪费的。

例如,如果你编码了i32类型的7,你可以说前面的3个字符被浪费了:

00000000 00000000 00000000 00000111

解决办法是将整数类型从固定存储器转换为变量存储器(使用单个存储器,你绝对不需要两个)

原理并不复杂，就是将整数按 7bit 分段，每个字节的最高位作为标识位，标识后一个字节是否属于该数据。1 代表后面的字节还是属于当前数据，0 代表这是当前数据的最后一个字节。

以 i32 类型，数值 955 为例，可以看出，由原来的 4 字节压缩到了 2 字节：

当然，varint 编码同样存在缺陷，那就是存储大数的时候，反而会比 binary 的空间开销更大：本来 4 个字节存下的数可能需要 5 个字节，8 个字节存下的数可能需要 10 个字节。

zigzag 编码

解决的问题：绝对值较小的负数经过 varint 编码后空间开销较大 举个
