目录
计算机网络的基本概念
凡事讲分布在不同地理位置并具有独立功能的多台计算机，通过通信设备和线路连接起来，在功能完善的网络软件（网络协议及网络操作系统等）支持下，以实现网络资源共享和数据传输为目的的系统，称为计算机网络
计算机网络是一个多计算机、相互连接和资源共享系统
1.计算机网络分类
(一)按网络覆盖范围
LAN-公司办公室
城市区网络(MAN)-北京所有网络
广域网（WAN）——Internet
(二)通过信息交流
电路交换网
报文交换网
分组交换网
(三)网络拓扑结构
总线网
环形网
星型网
(四)网络适用范围
专用网
公用网
(五)通过传输信号或传输方式
基带网
宽带网
2.网络和网络设备
计算机网络是一种使用网络卡、网络线和开关的网络设备,用于连接在不同地方分布的计算机,并通过特定的软件实现计算机间的通信和资源共享
（1）双绞线
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| T568A线序 | 白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕 |
| T568B线序 | 白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕 |
(二)中心
中心集群,又称中心集群,是基于恒星网络拓扑结构的连接点
基本功能：
a.信息分支:从一个端口发送到所有其他端口的信息
它包含放大信号的电子元件,并具有信号再生功能。
c.智能集群器提供集中管理功能,使识别、诊断和修理更加容易
（3）网卡
计算机与网络电缆之间的物理接口或连接器,负责将计算机中的数字信号转换为电信号或光信号。
(四)开关
它也被称作交换器,是一种基于MAC地址识别的设备,能够在通信系统中执行信息交换功能
管理型交换机：
简便的网络监控和交通分析
适用于大中型网络
核心开关都是可管理的开关
(5)路由器
在网络层中工作,它基于网络层地址(IP地址)来找到路径
互联网由世界各地分布的许多不同规模的路由器连接
（6）网关
使在不同的体系结构和环境之间的通信成为可能，它把数据重新进行转换，这样数据可以从一个网络环境进入另一个网络环境
分类：
协议接口:负责转换两个完全不同的协议系统
应用网关：在两种不同格式间翻译数据的系统
安全关口:防止网络资源泄漏或损坏
二、OSI协议簇
OSI模型中的层思维
国际标准化组织（International Standard Organization,ISO）于1984年颁布了开放系统互连（Open System Interconnection,OSI）参照模型
(1)OSI模型层叠的优点
a.将复杂网络分成更方便的管理层
b.更改一个层不会影响其他数据层
(二)介绍OSI七层模型
OSI参考模型是一个开放系统结构,将网络从上层到下层分成七层:物理层、数据链层、网络层、传输层、对话层、表示层和应用层
| OSI参考模型 | 各层的解释 |
|---|---|
| 应用层 | 微应用程序提供服务 |
| 表示层 | 数据格式转换和数据加密 |
| 会话层 | 成立、管理及维持会议 |
| 传输层 | 建立、管理和维护端到端连接 |
| 网络层 | IP选址及路由选择 |
| 数据链路层 | 提供封闭访问和链路管理 |
| 物理层 | 物理层 |
（3）各层的作用
a. 物理层：比特
主要界定的物理设备标准
功能:传输位流是将1.0转换为弱电流,然后在到达目的地后转换为1.0
b.数据链层:框架
功能: 建立逻辑连接, 执行硬件地址, 检查错误等.
具体工作：接受来自物理层的比特流形式的数据，通过差错控制等方法传到网络层；同样，也将来自上层的数据，封装成数据帧转发到物理层；并且，还负责处理接收端发回的确认帧的信息，以便提供可靠的数据传输
c.网络层:数据包
它主要对不同网络进行逻辑地址和物理选择
基于IP地址的包的目的地
d.传输层:消息/用户数据包
功能: 定义数据传输的协议端口号码,以及流量控制和错误检查
具体工作:向用户提供可靠的端到端误差和流量控制,以确保消息的正确传输
e. 会话层
职能:负责建立、管理和终止代表层实体之间的通信
f. 表示层
功能:处理用户信息表示问题,如编码、数据格式转换和加密解密等。
g. 应用层：报文
功能：
（4）数据封装过程
封装：数据要通过网络进行传输，要从高层一层一层的向下传送
如果一个主机想向另一个主机发送数据,它首先将数据装入一个特殊的协议头部。
解锁: 解锁的逆过程是解锁层.
数据被帧化后,它被发送到传输媒体,当它到达目标主机时,每个层协议从相应的头部剥离,最后应用程序层数据被传递到应用程序

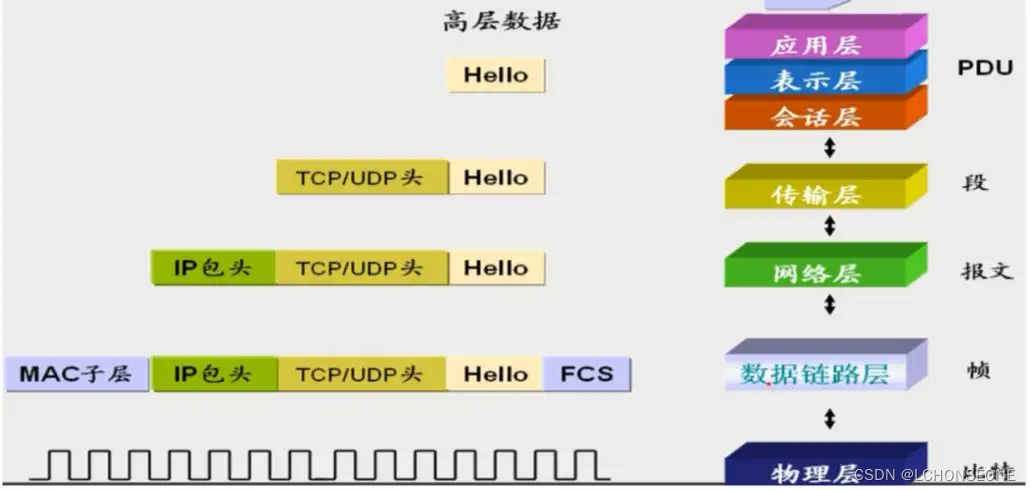

数据包装和解包装过程

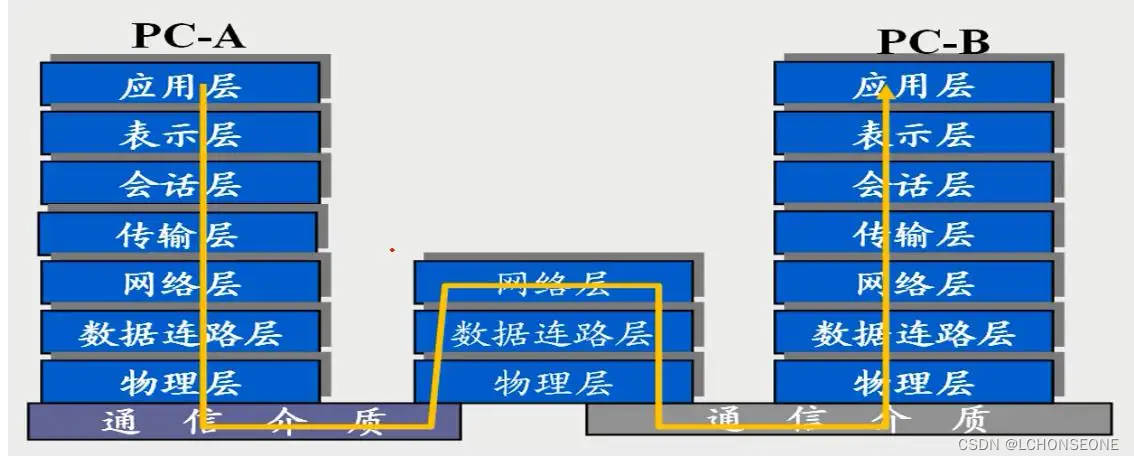

通过路由器传输数据的过程
TCP/IP协议模型
TCP/IP协议模型的介绍
TCP/IP协议模型，包含了一系列构成互联网基础的网络协议，是Internet的核心协议，通过20多年的发展已日渐成熟，并被广泛应用于局域网和广域网，目前已成为一种国际标准
TCP/IP不是协议,而是协议家族的共同名称,它包含IP协议、ICMP协议、TCP协议和http、ftp、pop3、https协议。网络中的计算机使用这些协议家族来相互连接

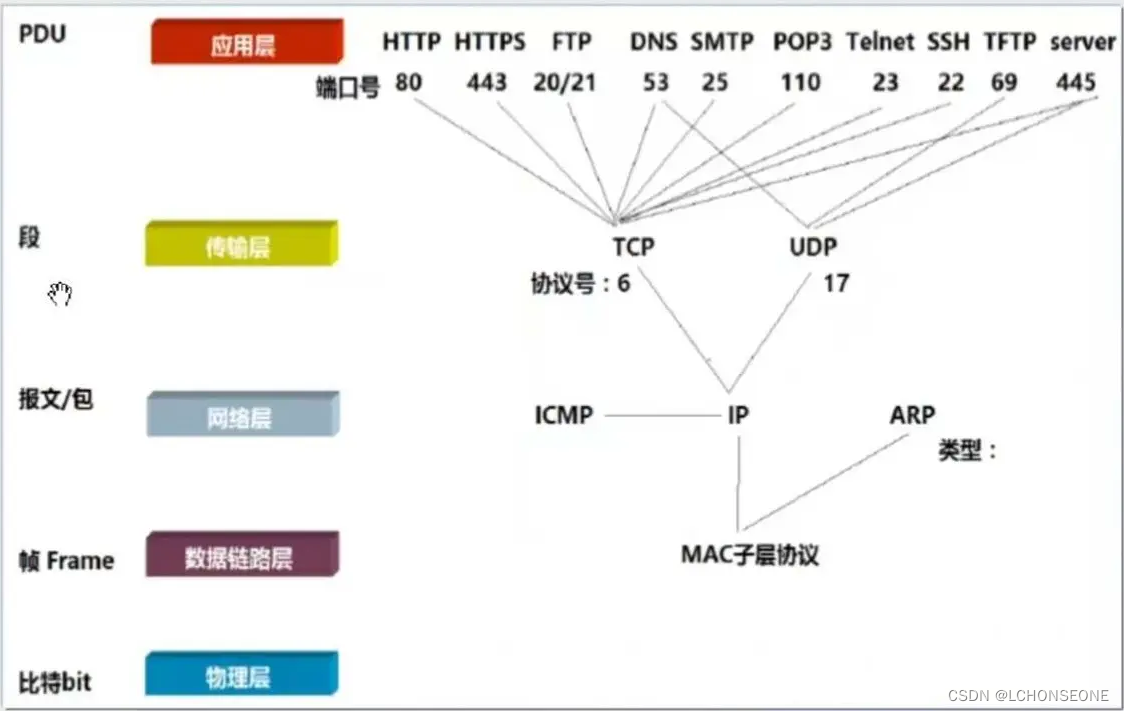

TCP/IP协议家族的组成
GNS3实验环境
（1）概述
GNS3是一个具有图形接口的虚拟网络软件,运行在多个平台(包括Windows、Linux和MacOS)。Cisco网络设备管理员或是想要通过CCNA,CCNP,CCIE等Cisco认证考试的相关人士可以通过它来完成相关的实验模拟操作。它也可以用于虚拟体验Cisco的IOS网络操作系统或测试将部署在实际路由器上的相关配置。
（2）下载及安装
链接: https://pan.Baidu.com/s/1iVWY5Htbfg1TmF4Znnl_9A
提取码：G5Ng
你可以在没有大脑的情况下下载下一个安装程序
